سیمنٹ کاربائڈ کی اہم خصوصیات

سیمنٹ کاربائڈ دھات کی تشکیل ، پلاسٹک انجیکشن مولڈنگ ، شیشے کی تیاری اور تار ڈرائنگ انڈسٹریز میں اس کی عمدہ استحکام ، صحت سے متعلق اور استعداد کی وجہ سے ایک اہم پوزیشن پر قبضہ کرتا ہے۔ سیمنٹ کاربائڈ کا معیار براہ راست پیداوار کی کارکردگی اور خدمت کی زندگی کو متاثر کرتا ہے۔ سیمنٹ کاربائڈ کی تین اہم خصوصیات مندرجہ ذیل ہیں:

1. کثافت

تقریبا 5.5 گرام/سینٹی میٹر سے سیمنٹ کاربائڈ کی کثافت وسیع پیمانے پر ہوتی ہے³ TIC پر مبنی مرکب کے لئے تقریبا 15.4g/سینٹی میٹر تک³ کم کووبلٹ ڈبلیو سی پر مبنی مرکب کے لئے۔ sintered سیمنٹ کاربائڈ میں عام طور پر کچھ بقایا پوروسٹی ہوتی ہے ، لہذا پیمائش شدہ کثافت کی قیمت نظریاتی قدر سے قدرے کم ہوتی ہے۔ ٹنگسٹن کوبالٹ سیمنٹ کاربائڈ کے ل its ، اس کی کثافت پہلے کوبالٹ مواد پر منحصر ہے۔ کوبالٹ کا مواد جتنا زیادہ ہوگا ، کثافت کم ہے۔ اس کے علاوہ ، گریفائٹ شمولیت ، سوراخوں اور غیر ملکی نجاستوں سے مصر کی کثافت میں قدرے کمی واقع ہوگی ، جبکہ اس کی بڑی موجودگی η مصر میں مرحلہ کثافت میں معمولی اضافہ کا سبب بنے گا۔ جب η مرحلہ سنگین ہے ، اس کی کثافت نظریاتی قدر سے تجاوز کر سکتی ہے۔

ٹائٹینیم-ٹنگسٹن-کووبلٹ مرکب کے ل its ، اس کی کثافت کا تعلق ٹائٹینیم کاربائڈ اور کوبالٹ کے مواد سے ہے۔ جیسے جیسے ٹائٹینیم کاربائڈ یا کوبالٹ کے مواد میں اضافہ ہوتا ہے ، مصر کی کثافت کم ہوتی ہے۔

2. سختی

سیمنٹ کاربائڈ میں سخت کاربائڈس کی بڑی مقدار کی وجہ سے ، اس کی سختی تیز رفتار اسٹیل سے کہیں زیادہ ہے۔ کاٹنے کے لئے وائی جی سیمنٹ کاربائڈ کی سختی عام طور پر HRA88 ~ 93 ہے ، اور YT سیمنٹ کاربائڈ کی سختی HRA89 ~ 94 ہے۔ سیمنٹ کاربائڈ میں بائنڈر کوبالٹ کا مواد جتنا زیادہ ہوتا ہے (سخت مرحلے کاربائڈس کا مواد کم ہوتا ہے) ، مصر کی سختی اتنی ہی کم ہوتی ہے۔

WC-Co مصر دات سختی ، کوبالٹ مواد اور ٹنگسٹن کاربائڈ اناج کے سائز کے درمیان تعلقات

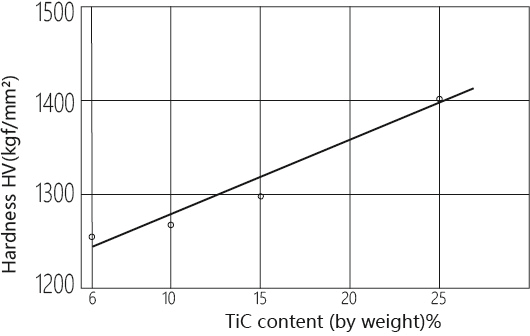

WC-tic-co مصر کے CO9 ٪ پر مشتمل WC-TIC-Co مصر کے TIC مواد کے مابین تعلقات

اس آلے کو عام طور پر کاٹنے کے دوران تناؤ کو موڑنے کا نشانہ بنایا جاتا ہے ، لہذا موڑنے والی طاقت عام طور پر سیمنٹ کاربائڈ کی طاقت کی خصوصیات کی نمائندگی کرنے کے لئے استعمال ہوتی ہے۔ موٹے دانوں والے سیمنٹ کاربائڈ کی موڑنے والی طاقت تیز رفتار اسٹیل سے کہیں کم ہے۔ یہاں تک کہ اعلی طاقت YG8 مصر (σبی بی = 1500 ایم پی اے) میں W18CR4V تیز رفتار اسٹیل کی صرف نصف کی موڑ کی طاقت ہے۔ تاہم ، عمدہ دانے والے سیمنٹ کاربائڈ کی موڑنے والی طاقت تیز رفتار اسٹیل سے زیادہ ہے ، لیکن اس میں کوئی خاصی کی کوئی اہمیت نہیں ہے ، لہذا یہ ایک خاتمے کے رجحان کو ظاہر کرتا ہے۔

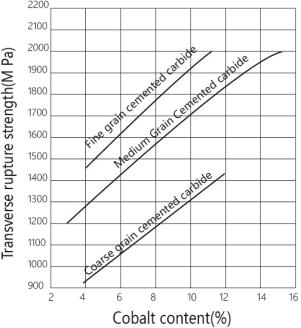

سیمنٹ کاربائڈ اور کوبالٹ مواد کی لچکدار طاقت کے مابین تعلقات

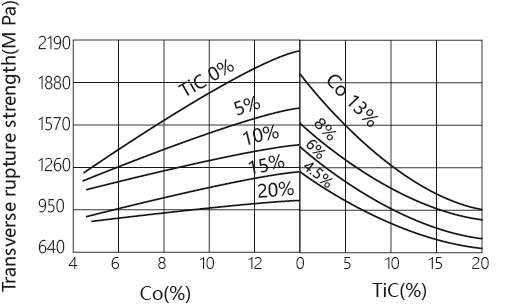

اثر WC-TIC-CO مصر کی لچکدار طاقت پر TIC اور CO کے مندرجات
